塑料異鞍環 馬鞍形填料
- 產品品牌 米奧
- 產品型號 25/38/50/76mm
- 產品描述

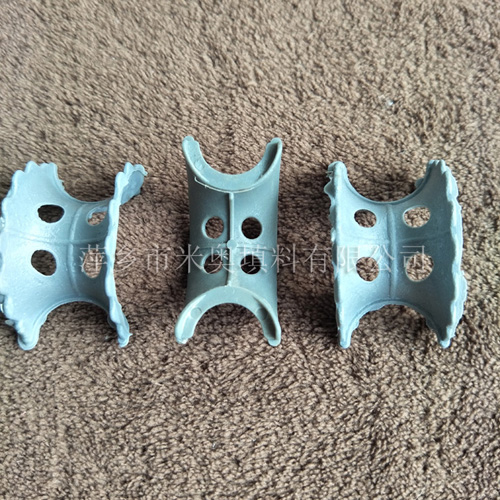

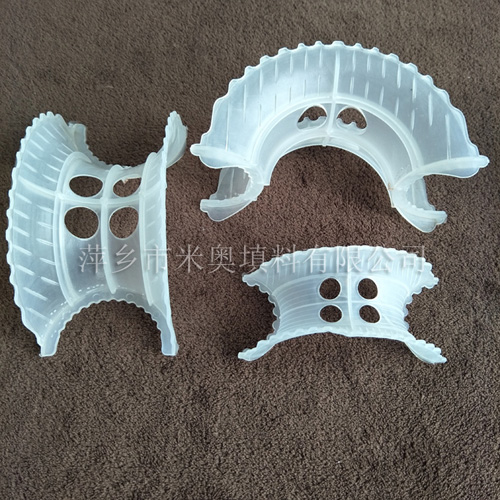

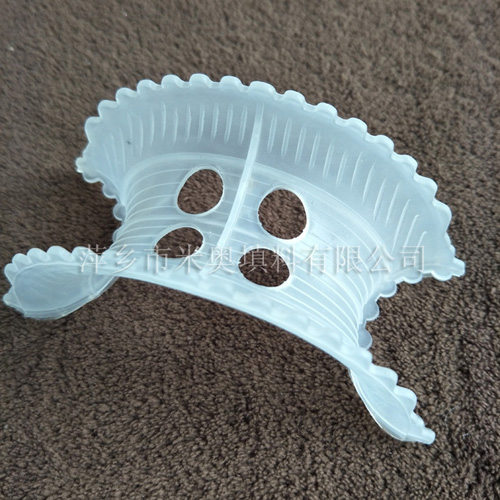

異鞍環是對矩鞍環的改進，塑料異鞍環的特點是將扇形弧面改進成帶鋸齒邊緣的貝殼狀弧面，并增加開孔使填料內外表面溝通、增加流體的自由通道，有利于液體分布和表面的更新，故較矩鞍環的處理能力高，壓降小傳質性能有...
產品概述
塑料異鞍環是20世紀70年代美國Noton公司對普通矩鞍環填料作出了改進，其特點是將扇形弧面改進成帶鋸齒邊緣的貝殼狀弧面，并在鞍背上增加了開孔，這樣填料層內的通道更加通暢，改善了液體分布性能，降低了氣體通過的阻力，提高了傳質性能。塑料異鞍環鞍形填料類似于馬鞍形狀，這種填料層中主要為弧形的液體通道，填料層內的空隙較環形填料（尤其較拉西環填料）更加連續。
產品特性
塑料異鞍環具有空隙率大，壓降和傳質單元高度低，泛點高、汽液接觸充分、比重小、傳質效率高、壓降低，通量大，效率高，負荷彈性性大，抗污性好等特點。
應用范圍
塑料異鞍環廣泛用于石油、化工、氯堿、煤氣、環保等行業的填料塔中，如脫蠟油精制萃取、脫甲烷、苯酐精制等。
幾何性能
|
規格 D×H×S(mm) |
比表面積 m2/m3 |
空隙率 % |
堆積重量 Kg/m3 |
堆積個數 n/m3 |
|
Φ25×12.5×1.2 |
260 |
90 |
92 |
51200 |
|
Φ38×19×1.4 |
178 |
96 |
75 |
25200 |
|
Φ50×25×1.5 |
168 |
97 |
68 |
9400 |
|
Φ76×38×3.0 |
130 |
98 |
52 |
3700 |
塑料填料的理化性能
性能\材質 密度 ｇ/cm3 |
PE 0.94~0.96 |
PP 0.89~0.91 |
RPP 0.92~0.94 |
PVC 1.32~1.44 |
CPVC 1.50~1.54 |
PVDF 1.75~1.78 |
使用溫度 ℃ |
≤90 |
≤100 |
≤130 |
≤60 |
≤90 |
≤280 |
耐化學腐蝕性 |
耐腐蝕 |
耐腐蝕 |
耐腐蝕 |
耐腐蝕 |
耐腐蝕 |
耐腐蝕 |
抗壓強度 N/mm |
≥6.0 |
≥6.5 |
≥7.0 |
≥6.0 |
≥8.0 |
≥10.0 |
執行標準
中華人民共和國機械行業標準HG/T 3986-2007《塑料填料技術條件》。
